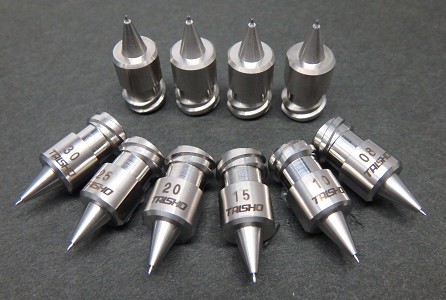

・最小径Φ0.08を追加し、より微量な塗布が可能となりました。
・高精度微量塗布を実現。 ・2条ネジ仕様によりシリンジとの確実な勘合が可能。 ・洗浄性に優れ長寿命化を実現。 ・内部段無しテーパー構造による抜群の流動性を実現。 |
精密ノズル
精密ノズルの製造販売「株式会社タイショー」 ホーム >製品紹介 > 精密ノズル
・最小径Φ0.08を追加し、より微量な塗布が可能となりました。
・高精度微量塗布を実現。 ・2条ネジ仕様によりシリンジとの確実な勘合が可能。 ・洗浄性に優れ長寿命化を実現。 ・内部段無しテーパー構造による抜群の流動性を実現。 |

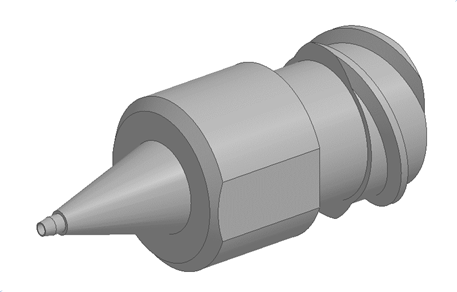

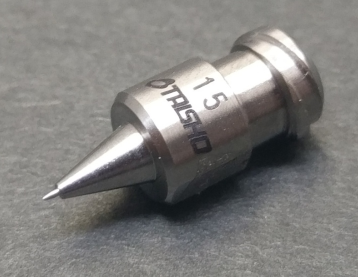

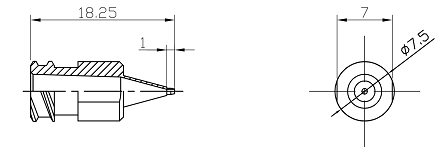

外観形状
|

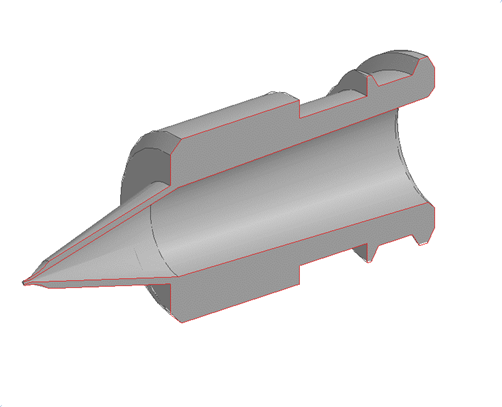

内部形状
|

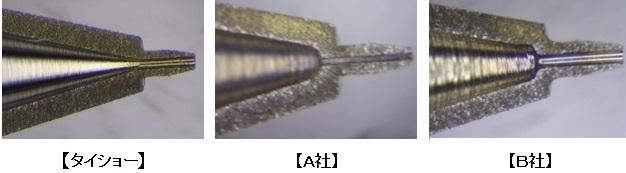

先端内部拡大
|
型番
|
内径
|
外形
|
数量
|
TM-08S
|
0.08
|
0.20
|
1
|
TM-10S
|
0.10
|
0.20
|
1
|
TM-15S
|
0.15
|
0.25
|
1
|
TM-20S
|
0.20
|
0.30
|
1
|
TM-25S
|
0.25
|
0.35
|
1
|
TM-30S
|
0.30
|
0.40
|
1
|
TM-35S
|
0.35
|
0.45
|
1
|
TM-40S
|
0.40
|
0.50
|
1
|
TM-45S
|
0.45
|
0.55
|
1
|
TM-50S
|
0.50
|
0.60
|
1
|
TM-60S
|
0.60
|
0.70
|
1
|
TM-10ST
|
0.10
|
0.15
|
1
|
・高精度微量塗布を実現。
・2条ネジ仕様によりシリンジとの確実な勘合が可能。 ・洗浄性に優れ長寿命化を実現。 ・内部段無しテーパー構造による抜群の流動性を実現。 |

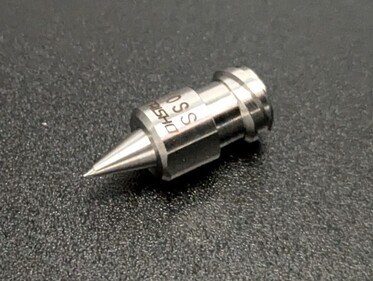

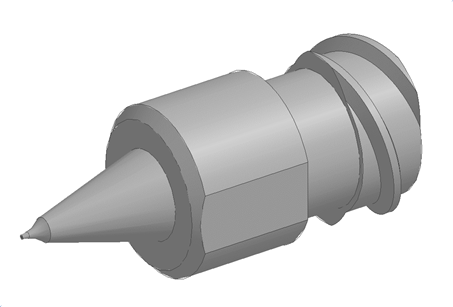

外観形状
|
内部形状
|
型番
|
内径
|
外形
|
数量
|
TM-10SS
|
0.10
|
0.20
|
1
|
TM-15SS
|
0.15
|
0.25
|
1
|
TM-20SS
|
0.20
|
0.30
|
1
|
TM-30SS
|
0.30
|
0.40
|
1
|
TM-S
|
TM-SS
|
||

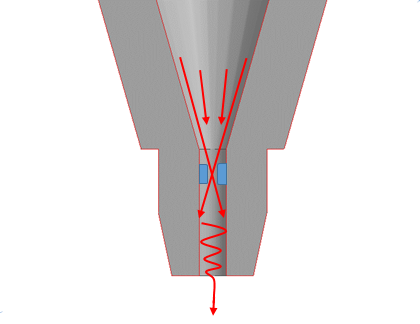

テーパー形状で流速が増すが、内径ストレート部
の配管抵抗で速度が落ち、ある一定の速度で流速 が落ち着く。抵抗は大きいが定量性は高い。 |
テーパー形状で流速が増し、内部ストレート部
の配管抵抗を受けないままの流速を保つ。抵抗 が少ない分、材料自体の不安定性が流速に悪影 響を及ぼし、定量性が悪くなりやすい。 |
・高精度微量塗布を実現。

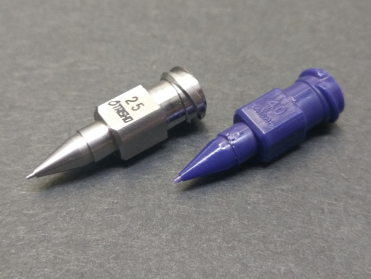

・2条ネジ仕様によりシリンジとの確実な勘合が可能。 ・洗浄性に優れ長寿命化を実現。 ・内部段無しテーパー構造による抜群の流動性を実現。 ・安価な使い捨てタイプ(樹脂製)有り。 |

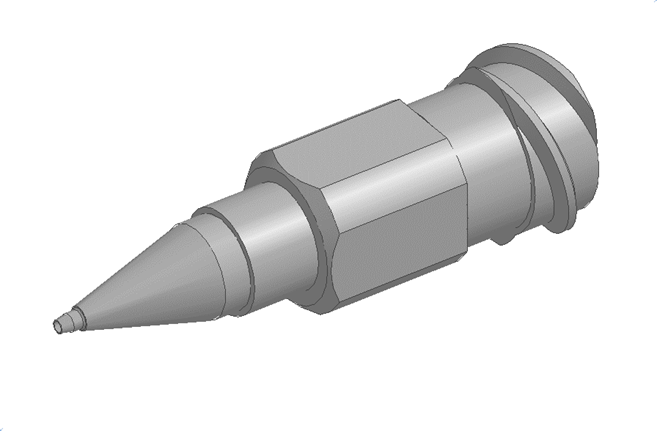

外観形状
|

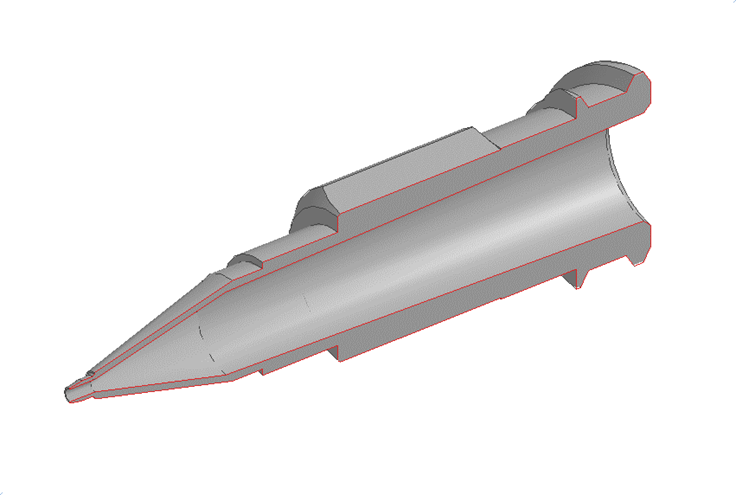

内部形状
|
先端内部拡大
|
型番
|
内径
|
外形
|
材質
|
数量
|

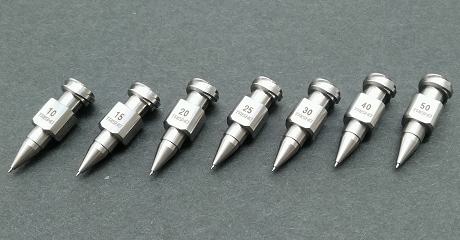

TM-10L
|
0.10
|
0.20
|
SUS303
|
1
|
TM-15L
|
0.15
|
0.25
|
1
|
|
TM-20L
|
0.20
|
0.30
|
1
|
|
TM-25L
|
0.25
|
0.35
|
1
|
|
TM-30L
|
0.30
|
0.40
|
1
|
|
TM-40L
|
0.40
|
0.50
|
1
|
|
TM-50L
|
0.50
|
0.60
|
1
|
|
TM-60L
|
0.60
|
0.70
|
1
|
型番
|
内径
|
外形
|
材質/色
|
数量
|
TSM-40
|
0.40
|
0.50
|
PP/ネイビー
|
10
|

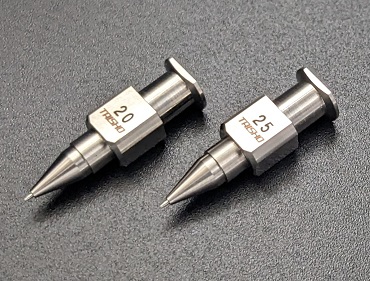

・高精度微量塗布を実現。

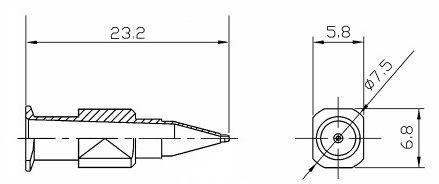

・ルアーロック仕様。 ・洗浄性に優れ長寿命化を実現。 ・内部段無しテーパー構造による抜群の流動性を実現。 |
型番
|
内径
|
外形
|
材質
|
数量
|
TM-20R
|
0.20
|
0.30
|
SUS303
|
1
|
TM-25R
|
0.25
|
0.35
|
1
|
